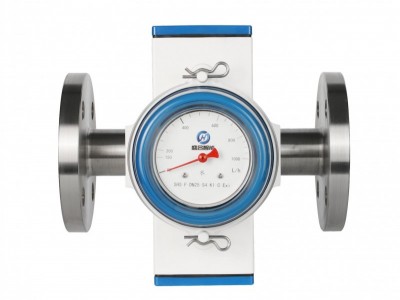

点击图片查看原图
SHS流量开关主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，流量开关可以输出一个控制信号，这个预置开关点可以设置在量程中的任意一个位置。SHS流量开关以其坚实的结构和稳定的性能应用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中，起到测量与过程控制的功能。
测量原理
采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。
主要技术参数
仪表型号 : SHS
测量范围: 0.02-150 m³/h
连接形式 螺纹连接 :3/4"～2-1/2
法兰连接 :DN15-DN200
卡套连接：卡套规格：25/38/45/51/63/76/104 -
仪表材料 表体 :304/316L
外壳：塑料
指示器 : 旋转刻度 流量现场指示
流体方向 垂直方向：自下向上或自上向下
水平方向：自左向右或自右向左
操作压力 螺纹连接: 4.0Mpa
法兰连接 :4.0Mpa 1.6Mpa
介质温度℃ : 标准型 ≤120
介质粘度mpa.s :标准型 ≤30
开关重复性 :±2.5%
测量精度: ±8%，±12%
报警开关 K1 :1个NC或1个NO触点（双稳态）
K2: 2个NC或2个NO触点（双稳态）
KV1: 1个放大继电器的开关触点（双稳态）
KV2: 2个放大继电器的开关触点（双稳态）
触点功率 K1 K2: 10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电
KV1 KV2 :1200W，可采用24VDC或220VAC供电）
供电: 220VAC,24VDC
防护等级: IP65
