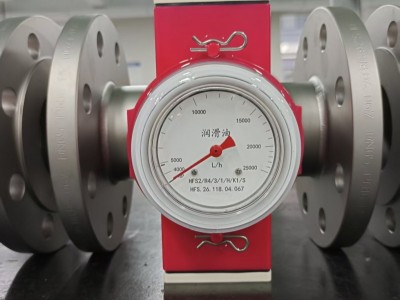

润滑系统专用机械式流量保护仪表，核心用于润滑油低流量 / 断流报警、机组联锁停机，防止轴承、齿轮干磨烧毁
✅ 工作原理
管道内润滑油冲击靶片（靶板）产生推力，推力与内部复位弹簧平衡；流量≥设定值，靶片偏转，通过磁耦合无接触传动带动微动 / 干簧开关切换触点；流量低于阈值或断流时弹簧复位，开关触点翻转，输出无源开关量信号（常开 / 常闭），接入 PLC、声光报警、机组联锁回路。
磁耦合结构优势：转动轴不穿透壳体，杜绝润滑油外渗漏，表头带指针可现场直观观察流量大小
✅ 结构组成
靶片、力臂、复位弹簧、磁钢组件、微动开关、表体、法兰 / 螺纹连接、密封件； 接液材质常用 304/316L 不锈钢，密封选用氟橡胶，适配各类工业润滑油、透平油、齿轮油，可耐受一定油温。
✅ 核心优点（润滑油工况）
- 纯机械结构，无需供电，断电仍具备保护能力，可靠性强；
- 动作点现场可调，可根据润滑站z小保护流量整定；
- 压损低，对润滑油循环油路影响小；
- 无源触点，直接对接控制柜联锁回路，接线简单；
- 带就地流量指示，巡检直观。
✅ 典型应用场景
- 大型减速机、齿轮箱稀油润滑站
- 汽轮机、风机、压缩机轴承润滑油路
- 造纸、化工、冶金设备循环润滑系统
- 油泵出口 / 轴承进油管道断流保护
✅ 选型关键参数
- 通径 DN：DN15~DN150，法兰 / 螺纹；
- 流量范围 +报警动作流量（重点：保护值设定在系统z小安全流量）；
- 介质：润滑油牌号、运动粘度、z高油温；
- 公称压力 PN；
- 触点类型：单刀双掷 SPDT，触点容量；
- 材质：表体、靶片、密封件；
- 安装形式：水平优先；垂直安装要求油流自下而上。
✅ 安装要点
- 上游保留≥5 倍管径直管段，下游≥3 倍管径，减少紊流造成误触发；
- 禁止直接安装在泵出口近处（泵脉动冲击会造成靶片抖动、频繁误报）；
- 流向标识必须与油流方向一致；
- 建议仪表前端加装 Y 型过滤器，拦截大颗粒杂质，防止油泥卡滞靶片；
- 水平安装：表头置于管道侧面，避免沉积物堆积在靶片处。
