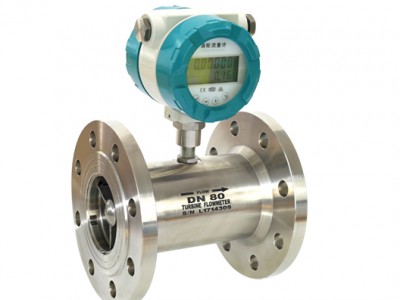

SHG-L涡轮流量计基于力矩平衡原理，属于速度式流量仪表。测量无杂质、无腐蚀液体的流量和总量。涡轮流量计传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，是流量计量的理想仪表。产品坚固简洁、使用寿命长，用于石油、化工、冶金、电力、医药、食品、造纸等行业。
工作原理：当被测液体流过传感器时 ，在流体作用下，叶轮受力旋转 ，其转速与管道平均流速成正比 。叶轮的转动周期地改变磁回路的磁阻值 ，检测线圈中的磁通随 之发生周期性变化，产生频率与叶片旋转频率相同的 感应电动势，经放大后，进行转换和处理。
主要技术参数
|
型号 |
SHG-L |
|
被测介质 |
无杂质 、低粘度 、无强烈腐蚀性液体 |
|
小量程 |
普通涡轮：0.04～0.25m3/h水，宽量程涡轮：0.04～0.4m3/h水 |
|
大量程 |
普通涡轮：80～800m3/h水，宽量程涡轮：40～800m3/h水 |
|
精度 |
±0.5%、±1.0% |
|
防护等级 |
IP65 |
|
防爆等级 |
Exd IICT6 Gb |
|
输出信号 |
12V-24V供电，脉冲输出，高电平≥8V，低电平≤0.8V |
|
电流输出型：4-20mA两线制电流输出，24V供电 |
|
|
现场显示型：3.6V锂电池供电，可连续使用4年，双排液晶显示瞬时流量、累积流量 |
|
|
现场显示/4-20mA两线制电流输出型，双排液晶显示瞬时流量、累积流量，24V供电，4-20mA两线制电流输出 |
|
|
电器接口 |
M20×1.5 |
|
主体材料 |
304 、 316 |
|
连接方式 |
法兰连接 DN15-DN200 |
|
|
螺纹连接 DN4-DN50 |
|
|
夹装连接 DN4-DN200 |
|
公称口径 |
DN4～DN50 4.0MPa |
|
DN80-DN200 1.6MPa |
|
|
介质温度 |
-20～+80℃ |
|
环境温度 |
-20～+60℃ |
